VÁCUO

Geradores de vácuo

Os geradores de vácuo da Festo são de uma só fase e funcionam segundo o princípio Venturi, ou seja, geram o vácuo a partir de ar comprimido. No princípio de Venturi, o ar comprimido é introduzido no ejetor e a velocidade supersónica é acelerada na garganta do tubo de Venturi, uma redução do ejetor de jato. Assim que o ar tiver passado pelo ejetor de jato, é criada uma depressão e o ar é aspirado através da abertura de aspiração. O ar comprimido e o ar de aspiração podem sair juntos do gerador de vácuo através do bocal coletor como ar de escape.

Série OVEL ; Série pnuemátivo VN ; Série OVEM ; Série eletropneumático VN ; Série OVPN ; Série OASP ; Série CPV ; Cartucho VN ; OVTL

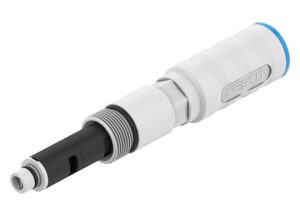

Cartucho

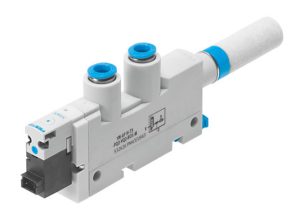

Eletropneumático

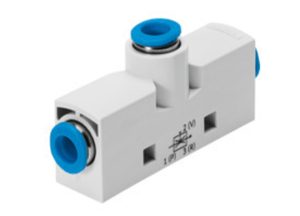

Pneumático

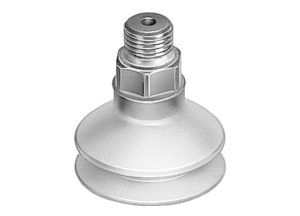

Ventosas

As ventosas são utilizadas na indústria para elevar e transportar objetos de todo o tipo na tecnologia de automação, especialmente em sistemas de vácuo. Neste caso constituem a interface entre a máquina e a peça. Para garantir o agarre seguro de uma peça, as ventosas devem ser selecionadas em função das propriedades do material da peça em questão. Assim, algumas ventosas são especialmente adequadas para a utilização a altas temperaturas, enquanto outras possuem uma grande resistência à forte contaminação.

Série VAS , VASB ; Série OGVN ; Série ESV ; Série ESS ; Série redonda ESG ; Série oval ESG ; Série Garras de bernoulli OGGB ; Série OGVM

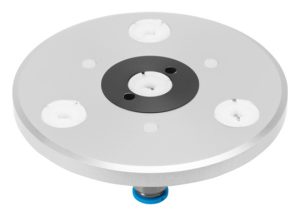

Garras de Bernoulli

A pinça OGGB oferece uma alternativa real às ventosas com rosca de fixação. Concebida de acordo com o princípio de Bernoulli, transporta silenciosamente materiais finos, flexíveis e brandos, como lâminas, papel ou chapa de madeira. Ao mesmo tempo, é rápida, segura e precisa, qualidades também exigidas quando são manuseados wafers altamente sensíveis.
O ar comprimido, forçado a sair através de uma pequena folga, cria um vácuo. Recolhe os wafers suavemente e retém-nos de forma segura, com pouco contacto, cuidando o material e, mesmo assim, de modo seguro e rápido.
Ao não deixar marcas e manter a máxima qualidade, ela também se torna perfeita para garantir que a célula solar tenha um desempenho ótimo: as entradas feitas de polímero garantem um agarre que não deixa marcas; as deformações, os resíduos sobre a superfície, as tensões na célula e as sombras já não representarão um problema para si. Também disponível: superfícies com batente de elastómero para forças transversais elevadas.
Com a OGGB, o ar comprimido puro é distribuído sobre a superfície do wafer. O ar que sai a grande velocidade cria um efeito de aspiração na peça. Este princípio funciona de forma muito silenciosa e é extremamente seguro para o processo, uma vez que não pode entrar nenhuma sujidade no sistema. Fácil de utilizar, limpar, é suave e segura: simplesmente OGGB.
A pinça de baixo contacto OGGB é particularmente adequada para o transporte de células solares e wafers, mas também pode ser utilizada para o manuseio de lâminas, vidro, painéis de circuitos impressos ou materiais finos.
